Từ bản vẽ đến sản phẩm cắt hoàn thiện

Posted on by Thành Vinh
Trong ngành gia công cơ khí chính xác, hành trình biến một ý tưởng trên giấy thành một sản phẩm cắt hoàn thiện đòi hỏi sự kết hợp chặt chẽ giữa công nghệ hiện đại và quy trình kiểm soát nghiêm ngặt. Đối với các chủ thầu, xưởng cơ khí nhỏ hay kỹ sư thiết kế, việc hiểu rõ từng bước từ khi lên bản vẽ đến khi nhận được sản phẩm cắt hoàn thiện sẽ giúp tối ưu hóa chi phí, thời gian và đảm bảo chất lượng công trình.
Vậy làm thế nào để một bản thiết kế 2D có thể hóa thân thành một sản phẩm cắt hoàn thiện với độ dung sai chỉ tính bằng phần nghìn milimet? Quy trình thực tế tại một nhà máy công suất lớn như NHÀ MÁY Q.A.D diễn ra như thế nào? Bài viết này sẽ bóc tách chi tiết toàn bộ chuỗi công đoạn để tạo ra một sản phẩm cắt hoàn thiện đạt chuẩn chất lượng.

  1. Sản phẩm cắt hoàn thiện là gì và tiêu chuẩn đánh giá

Trước khi đi sâu vào quy trình, chúng ta cần hiểu rõ khái niệm về sản phẩm cắt hoàn thiện. Trong gia công cơ khí, sản phẩm cắt hoàn thiện không chỉ là một miếng kim loại được cắt rời. Đó là một chi tiết đã được bóc tách từ phôi gốc (thép, inox, nhôm…), có biên dạng, kích thước và các lỗ đột chuẩn xác 100% so với bản vẽ kỹ thuật, sẵn sàng cho các công đoạn tiếp theo như chấn gấp, hàn tổ hợp hoặc sơn tĩnh điện.
Một sản phẩm cắt hoàn thiện đạt tiêu chuẩn cao phải đáp ứng các tiêu chí khắt khe:
  • Kích thước chính xác: Độ dung sai của sản phẩm cắt hoàn thiện phải cực thấp, khớp hoàn toàn với thông số thiết kế để đảm bảo việc lắp ráp sau này diễn ra trơn tru.
  • Chất lượng bề mặt mạch cắt: Đường viền của sản phẩm cắt hoàn thiện phải láng mịn, không có bavia, không bị vát mép hay răng cưa.
  • Không biến dạng nhiệt: Phôi kim loại của sản phẩm cắt hoàn thiện không được cong vênh, cháy xém hay thay đổi cơ tính do nhiệt độ cao trong quá trình cắt.
Để đạt được những tiêu chuẩn này, hành trình tạo ra sản phẩm cắt hoàn thiện phải trải qua một quy trình công nghệ khép kín và chuyên nghiệp.

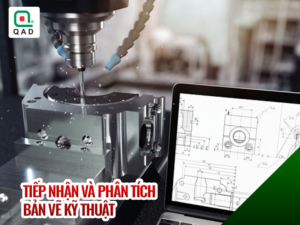

  1. Bước 1: Tiếp nhận và phân tích bản vẽ kỹ thuật

Mọi sản phẩm cắt hoàn thiện đều bắt nguồn từ một bản vẽ. Tại NHÀ MÁY Q.A.D, chúng tôi tiếp nhận yêu cầu từ khách hàng dưới nhiều định dạng khác nhau như AutoCAD (.dwg, .dxf), Corel, PDF hoặc thậm chí là bản phác thảo tay có ghi chú kích thước rõ ràng.
Khi nhận được bản vẽ, đội ngũ kỹ sư sẽ tiến hành kiểm tra tính khả thi để đảm bảo có thể gia công ra sản phẩm cắt hoàn thiện tốt nhất. Các yếu tố được phân tích bao gồm:
  • Độ dày vật liệu yêu cầu có phù hợp với biên dạng cắt hay không.
  • Các chi tiết đục lỗ, khe rãnh có quá nhỏ so với độ dày phôi, dễ gây cháy hỏng sản phẩm cắt hoàn thiện trong lúc gia công hay không.
  • Tư vấn điều chỉnh thiết kế (nếu cần) nhằm giúp quá trình gia công sản phẩm cắt hoàn thiện diễn ra nhanh chóng, giảm thiểu rủi ro kỹ thuật.

  1. Bước 2: Lập trình CNC và tối ưu hóa xếp phôi (Nesting)

Sau khi chốt bản vẽ chuẩn, dữ liệu sẽ được chuyển đổi sang mã lệnh G-code để máy CNC có thể đọc hiểu. Đây là bước quan trọng quyết định đến giá thành của sản phẩm cắt hoàn thiện.
Kỹ sư sẽ sử dụng phần mềm Nesting chuyên dụng để sắp xếp các chi tiết trên một tấm phôi lớn (ví dụ tấm thép 1.5m x 3m). Mục tiêu là nhồi nhét tối đa các chi tiết vào tấm phôi sao cho khoảng cách giữa các mạch cắt là nhỏ nhất nhưng vẫn an toàn. Việc tối ưu hóa này giúp:
  • Giảm tỷ lệ decal (rác thải cơ khí), từ đó hạ giá thành vật tư cho sản phẩm cắt hoàn thiện.
  • Tính toán đường chạy dao (đường mồi cắt) hợp lý để đầu cắt laser không làm hỏng các sản phẩm cắt hoàn thiện lân cận.
  • Rút ngắn thời gian máy chạy, đảm bảo giao sản phẩm cắt hoàn thiện đúng tiến độ cho khách hàng.

  1. Bước 3: Vận hành hệ thống máy cắt Laser công suất lớn

Đây là giai đoạn “hóa phép” biến dữ liệu điện tử thành sản phẩm cắt hoàn thiện vật lý. Tấm phôi kim loại được hệ thống cẩu trục đưa lên bàn máy cắt.
Tại NHÀ MÁY Q.A.D, để tạo ra những sản phẩm cắt hoàn thiện tinh xảo nhất, chúng tôi sử dụng hệ thống máy cắt Laser Fiber công suất lớn 6000W. Khi máy khởi động, đầu cắt laser tự động căn chỉnh tiêu cự, phóng ra tia laser năng lượng cao hội tụ tại một điểm siêu nhỏ. Tia laser làm nóng chảy kim loại tức thì, kết hợp với khí phụ trợ (Oxy hoặc Nito) thổi bay phần xỉ kim loại, tạo ra đường cắt sắc lẹm.
Nhờ công suất 6000W, máy có thể cắt xuyên thép tấm dày hàng chục milimet với tốc độ cao. Sự ổn định của máy móc hạng nặng đảm bảo hàng ngàn sản phẩm cắt hoàn thiện ra đời với chất lượng đồng đều 100%, không sai lệch dù gia công số lượng lớn.

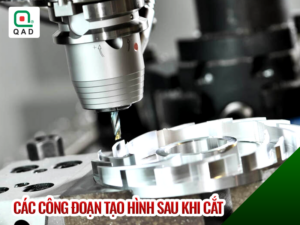

  1. Bước 4: Các công đoạn tạo hình sau khi cắt (Nếu có)

Nhiều bản vẽ không chỉ dừng lại ở việc cắt phẳng. Để trở thành một sản phẩm cắt hoàn thiện đúng nghĩa phục vụ cho lắp ráp, chi tiết cần được tạo hình không gian 3D.
Ngay sau khi rời khỏi bàn cắt Laser, sản phẩm cắt hoàn thiện sẽ được chuyển sang hệ thống máy chấn CNC (40 tấn – 160 tấn) hoặc máy uốn ống CNC. Tại đây, các tấm kim loại phẳng sẽ được chấn gấp thành các góc V, góc U, hoặc chấn hộp phức tạp. Nhờ phôi ban đầu đã được cắt chuẩn, quá trình chấn gấp diễn ra cực kỳ chính xác, các nếp gấp sắc sảo, đảm bảo sản phẩm cắt hoàn thiện đạt tiêu chuẩn kỹ thuật cao nhất.

  1. Bước 5: Kiểm tra chất lượng (QC) và làm sạch bề mặt

Một sản phẩm cắt hoàn thiện không thể xuất xưởng nếu chưa qua khâu kiểm tra chất lượng (QC). Tại Q.A.D, mỗi sản phẩm cắt hoàn thiện đều phải trải qua các bước kiểm định gắt gao:
  • Sử dụng thước kẹp điện tử, thước panme để đo lại các kích thước bao, đường kính lỗ của sản phẩm cắt hoàn thiện, đảm bảo dung sai nằm trong giới hạn cho phép.
  • Kiểm tra độ phẳng của sản phẩm cắt hoàn thiện, đảm bảo không bị cong vênh do tác động nhiệt.
  • Kiểm tra bề mặt mạch cắt, đảm bảo sản phẩm cắt hoàn thiện không có bavia sắc nhọn gây nguy hiểm hoặc cản trở quá trình lắp ráp.
Nếu cần thiết, sản phẩm cắt hoàn thiện sẽ được xử lý làm sạch bề mặt, loại bỏ dầu mỡ hoặc bụi bẩn trước khi đóng gói.

  1. Bước 6: Đóng gói và bàn giao sản phẩm cắt hoàn thiện

Bước cuối cùng trong hành trình là đóng gói và bàn giao sản phẩm cắt hoàn thiện cho khách hàng. Các chi tiết được xếp gọn gàng, chèn lót cẩn thận để tránh trầy xước trong quá trình vận chuyển.
Đối với các dự án lớn, mỗi lô sản phẩm cắt hoàn thiện sẽ được dán mã vạch hoặc đánh dấu theo bản vẽ lắp, giúp thợ thi công tại công trường dễ dàng phân loại và lắp ráp nhanh chóng, không bị nhầm lẫn.

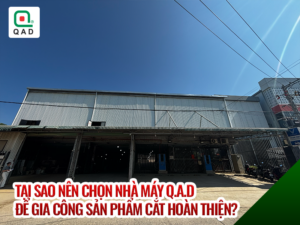

  1. Tại sao nên chọn NHÀ MÁY Q.A.D để gia công sản phẩm cắt hoàn thiện?

Để đi từ bản vẽ đến một sản phẩm cắt hoàn thiện hoàn hảo là cả một quá trình đòi hỏi năng lực máy móc và kinh nghiệm vận hành. Các xưởng nhỏ thường thiếu sự đồng bộ, dẫn đến sản phẩm cắt hoàn thiện bị lỗi, chậm tiến độ và chi phí cao do qua trung gian.
NHÀ MÁY Q.A.D là đơn vị hàng đầu tại Nha Trang mang đến giải pháp gia công sản phẩm cắt hoàn thiện trọn gói:
  • Hệ thống máy móc khép kín: Từ cắt Laser 6000W đến chấn CNC 160T, chúng tôi làm chủ mọi công đoạn để tạo ra sản phẩm cắt hoàn thiện mà không phụ thuộc vào bên thứ ba.
  • Quy mô nhà máy 3.500m²: Đảm bảo năng lực sản xuất số lượng lớn, không gian rộng rãi để tập kết vật tư và lưu trữ sản phẩm cắt hoàn thiện an toàn.
  • Giá gốc tận xưởng: Bằng việc tối ưu phần mềm Nesting và tự động hóa cao, chúng tôi giúp khách hàng tiết kiệm đến 30% chi phí khi đặt hàng gia công sản phẩm cắt hoàn thiện.
  • Chất lượng đồng đều: Cam kết hàng ngàn sản phẩm cắt hoàn thiện đều đạt độ sắc nét và kích thước chuẩn xác như một, giúp việc lắp ráp của bạn trở nên dễ dàng hơn bao giờ hết.
Có bản vẽ, phần sản xuất phôi khó nhất để tạo ra sản phẩm cắt hoàn thiện hãy để Q.A.D lo liệu từ A-Z! Bạn chỉ cần tập trung vào việc thiết kế và thi công lắp đặt tại công trình.
Liên hệ ngay để nhận báo giá gia công sản phẩm cắt hoàn thiện nhanh nhất
